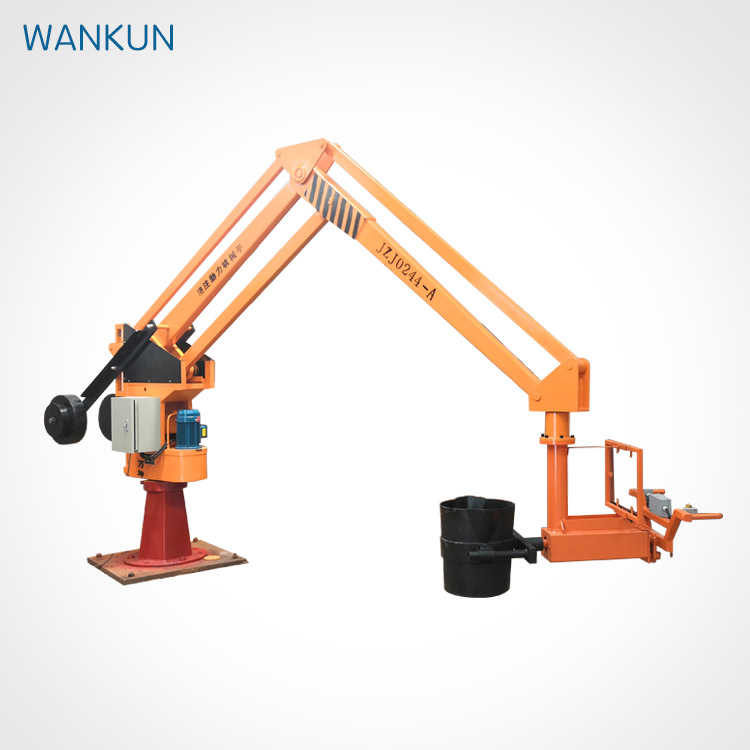

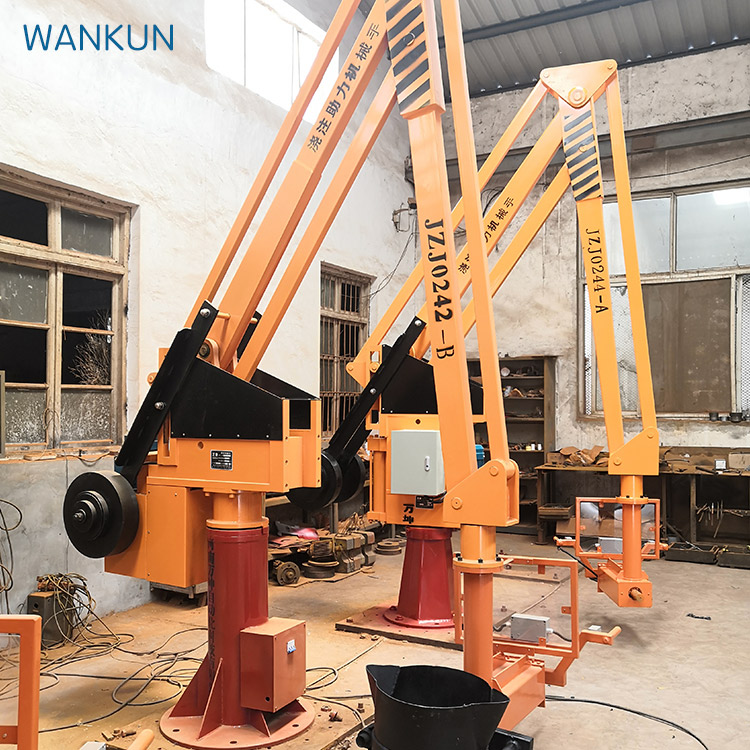

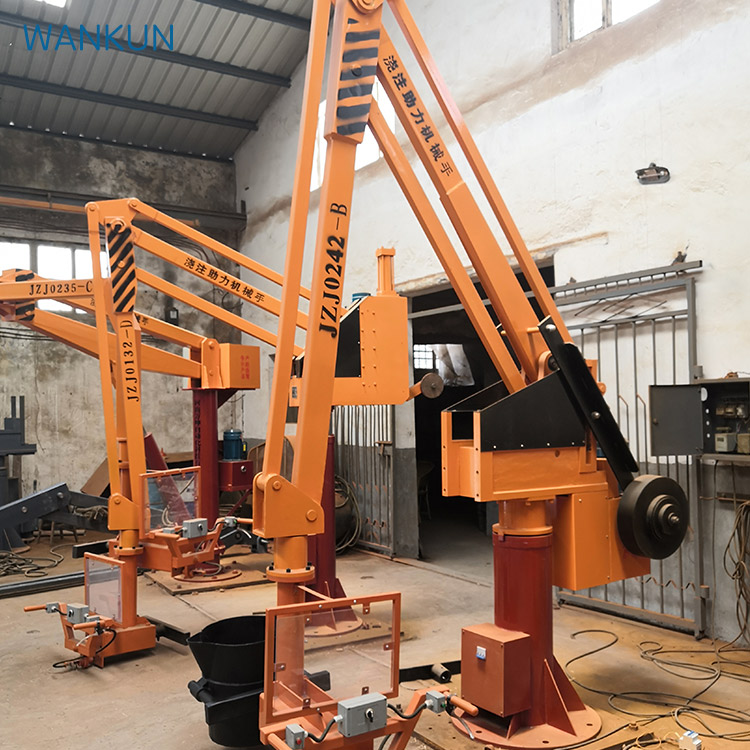

ZJZ serien hydraulisk støbning manipulator

ZJZ-serien hydraulisk støbning manipulator er en ny type støbning og løft udstyr, ingen rejse switch, ved hjælp af cylinderens egen rejse grænse og en buffer enhed.

Produktbeskrivelse

ZJZ-serien hydraulisk støbemaskine er en ny type støbnings- og løfteudstyr med følgende egenskaber:

1, ingen rejse switch, ved hjælp af cylinderens egen rejse grænse, og en buffer enhed. ved pistonstangen bevægelse op og ned for at drive løfte boom bevægelse, bevægelsen er relativt stabil.

Det hydrauliske system er udstyret med en sikkerhedsenhed, som har en sikkerhedsbeskyttelsesfunktion i tilfælde af overbelastning og så videre, og undgår skader på dele og ulykker af balancekranen.

3. Zjz-serien hælde manipulator er udstyret med hastighedsbegrænsning og selvlavning funktioner, som kan gøre vægten falde mere glat og spare energiforbrug. MANIPULATOREN ER SKAPELIG TIL HØJ EFFEKTIVITET LIFTING OG NØGRE POSITIONERING OG INSTALLATION AF HØJE OBJEKTER inden for 300 kg, især til mellemstore og små FOUNdries.Det har fordelene ved lille størrelse, lav støj, let vægt, ny og kompakt struktur, sikker og pålidelig drift, enkel og bekvem vedligeholdelse osv. Det er et nyt produkt, der frigør operatøren fra det manuelle arbejde af hyppig lastning og aflæsning og forbedrer produktionseffektiviteten.

Hydraulisk støbning manipulator løfte tunge genstande opnås gennem følgende tre typer af bevægelse syntese:

1, lodret løft en hydraulisk bevægelse

2 Vælg den manuelle runde

Flyt manuelt horisontalt



M erAin tekniske parametre for ZJZ hydraulisk støbning manipulator

Tabel 1:



Modellen

0135 af

af 235

335 af

af 0140

af 0240

340 af

Hævning af vægtaf kg)

100 af

200 af

300 af

100 af

200 af

300 af

Maksimum operationel radiusaf mm)

af 3500

4000 gange

Højeste løftehøjde(Det ermm) af

1100 af, der1300 eller mere

Vinkel af rotation (grader)



345

Motoren

Modellen

Y90S-4 af

Rangeret hastighed

1400 af

R erAted magtaf kW

1.5 af

Viskositet af olie (mm2 afaf S)

Renheden af olie og system må ikke være lavere end GBT 14039-93 klasse 19/16 eller NAS 1638 klasse 10

Specifikationer Antal ankerskruer

M24x600x6 (Uniform distribution)

Diameter af midtercirkel af ankerskrue

D (mm) af

600 af

Anbefalet cementbase størrelse (længde x bredde x dybde)

1000x1000x450 af

1000x1000x500 af

1250 x 1250 x 600








Udenfor tegning





Struktur og princip

JZJ-serien hydraulisk støbning manipulator består af fem dele: fuselage, afbalanceret fire-rode mekanisme, hydraulisk system og elektrisk styring, støbning taske omsætning enhed.



1 Fysisk udstyr:

Denne del består af basen,

Rotationsaksesæde, armsæde, lodret guidesæt osv. Basen kan sættes på en cementbase (fast) (se tabel - for basisdimensioner) eller fastgjort på en mobil vogn (mobil). Kroppen kan rotere i området 345 grader rundt om det roterende akssæde. Den lodrette guidesæt er fastgjort på bagsiden af kroppen, og guidesættet af den afbalancerede fire-link mekanisme bevæger sig op og ned af guidesættet.

2, balance fire forbinder rod mekanisme:

Denne del består af stor arm, stor arm kompleks arm, løfte arm, løfte arm kompleks arm, forbinde stang, understøttende plade og balance blok og andre dele. De to sider af hængepunktet mellem støttepladen og forbinde stangen er horisontalt flyttet af et par enkelt række boldbeholdere på førerbanen af kroppen. Den bageste ende af den store arm er forbundet med hovedet af pistonstangen af den hydrauliske cylinder gennem knuden, og den lodrette bevægelse er lavet langs guiden groove. Den justerede balance blok er installeret på den store arm forbundet med fire links, som er afbalanceret med selvvægt af balance stang, så sprederen kan opnå formålet med tilfældig balance.

Det hydrauliske system:

Systemet består af gearpumpe, elektromagnetisk retningsventil, ind- og returolie rørledning, sikkerhedsventil, hydraulisk cylinder og så videre.Når operatøren trykker, stiger (eller falder) knappen, hydraulisk olie gennem den elektromagnetiske ventil ind i cylinderen, nederste kammer, skubbe pistonstangen ned (eller op) bevægelse, gennem de fire link hæveprincipper, så at drive løftbevægelsen af tunge genstande.

Når løftevægten overstiger 1,1 gange den angivne vægt, åbnes og aflæses sikkerhedsventilen, således at vægten ikke kan løftes, således at sikkerheden for hele den hydrauliske balancekran beskyttes. (se figur 4 for princippet)



Den elektriske kontroldel:

Denne del består af motor, plastkassen kredsløbsbryder, fuse, kontrolknap, AC kontaktor, lille relæ, kontroltransformator osv. (se tabel 2). Maskinen bruger trefaset 380V, 50HZ strømforsyning (trefaset fire linjer), den neutrale linje skal være tæt forbundet.

Brug 24V strømforsyning. Strømforsyningslinjen kan ledes fra bunden af chassiset eller fra venstre side af den elektriske boks. Når luftbryderen tændes, tændes den automatiske nulstillingsknap af sprederen altid, og systemet begynder at arbejde, når fjernbetjeningen tændes. Tryk på knappen op eller ned (se figur 3) for at hæve eller sænke sprederen.




Sling



Udbredelse af del 5:

Informationsdelen består af en kommunikationskontrolenhed og en horisontal Mo-drejningsenhed. Rao Bao en få ramme sammensætning. Gennem gennem-kontrolfarvning kan hytten styres til at bevæge sig op og ned til den kunstige bygning, og håndbremsen kan presses til at rotere. Den horisontale roterende enhed gør det muligt for operatøren at anvende nemt. hytten monteringsrammen skal være forbundet med hytten.



Emballage, transport, installation og ibrugtagning

1. emballage, transport og montering

Ved forsendelse er hele maskinen fastgjort på den specielle transport bundramme, og den afbalancerede fire-bar-forbindelse er fastgjort på karosseriet med en fast plade, så den ikke kan glide frem og tilbage.

Dele af udstyret og brændstoftanken var våde med regn. Hele maskinen kan også opdeles i tre dele: fuselage, afbalanceret fire-bar koblingsmekanisme og modvægtkomponenter til pakning og transport. Dele monteringsmaskine i henhold til diagrammet, sætte af vagt og lodrette vejledningsplader, efter kranen i armene ovenfor, for at balancere fire bar kobling, den kørende arm, parallel med armens støtteplade bærer på hver side af korset på armen på niveauet af den øverste vejledning, vejledningshjulet på de fire forbindelsesstang og pistonstangforbindelsen, to vejledningshjul installeret i midten af den lodrette vejledningsplade før og efter, Derefter monteret i henhold til prøven i tur



Installation og commissioning

Læs venligst instruktionerne omhyggeligt, før du installerer maskinen. Under installationen skal du kalibrere niveauet af betonfundamentet, og derefter fastgøre hele maskinen på fundamentet. Træk sprederen til den maksimale arbejdsradius på samme højde og lav en cirkulær bevægelse på 340 grader. Find det horisontale punkt af sprederen på det tredje lige punkt, og den horisontale fejl af de tre punkter skal ikke overstige 15mm. Tilslut til trefaset 380V, 50HZ arbejdstrømforsyning (trefaset fire-tråd), skal den neutrale linje være sikkert forbundet. Efter kontrol er korrekt, lukke strømforsyningen af den elektriske boks, tryk på knappen for at kontrollere, om motorens drejning er i overensstemmelse med den markerede retning, og tryk



Vær opmærksom på sikkerhedsspørgsmål

Før strømmen indføres i maskinen, skal tre lækagebeskyttelsesbryder installeres.

2, skal maskinen skal være jordet (PE linje), og jordingen er god.

Før du åbner elektrisk boksdæksel til vedligeholdelse, skal den eksterne strømforsyning først afbrydes.

Når man opererer udendørs, skal der træffes regn- og støvbestandige foranstaltninger.Det er strengt forbudt for regn til våde elektriske apparater eller regn at komme ind i tanken.

5, fjernsenderen skal være to måneder (afhængigt af brugen) for at udskifte batteriet.



Lubricering af

De rullende lag af hver del af maskinen er smurt med calcium fedt, rengøres og udskiftes en gang hver sjette måned.

Kontaktoverfladen mellem for- og bagsiden af den lodrette guidet jernbane og rulleren smøres med calciumfedt en gang om måneden.

3, olietanken med 32# ~ 48# anti-wear hydraulisk olie, olieoverfladen bør ikke være i bunden af olien vindue olie overflade linje 10mm under, den hydrauliske olie model i henhold til brugen af miljøet, rengøring hver sjette måned, erstatte en gang.

2 Elektrisk skematisk diagram






Tabel 2 :



Nej ikke

Kode

Navn

Specifikationer

Q erUanset

Bemærkninger

1 af

M er

Motoren

Udstillet på bordet1 af

1 af



2 af

QF

Udskiftning af Air

Udstyr: DZ47-60-D16

1 af



3 af

U er

R erØkologi

KBPC30 - 10

1 af



4 af

af SB1Sb2af SB3af SB4

R erFølelserC erOntrol

XJ-E2 og TX

1 af

AC er24v

5 af

km1km2

AC kontakter

CJX1 til 9

2 af

AC er24v

6 af

Yv1Yv2

Magnetisk udvekslingsventil

DSG-02 3C60-D24 af typen

2 af

AC er24v

7 af

Tc

C erOntrolT erOmdannelse



Højhastighed BK-50 380V/24V

1 af





Figur 5

Skema af hydraulisk system
