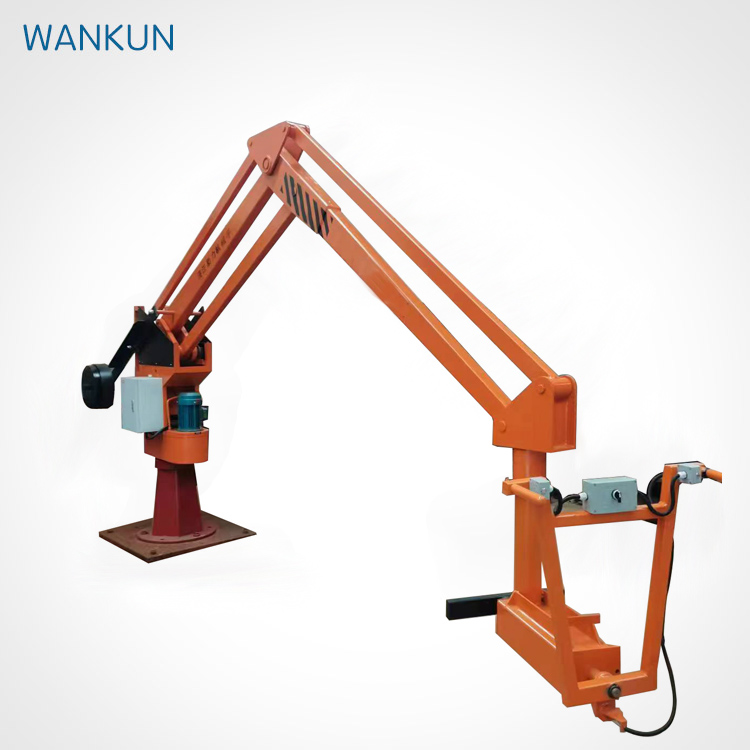

ZJZ0540 Casting manipulator til Foundry
Rotation 360°
Ladle kapacitet 500kg
Arbejdsradius 4m
| Produktet | Specifikationsmodel | Højere løftekapacitet | Minimum løftehøjde af ladle | Maksimum løftehøjde af ladle | Maksimal arbejdsgennemsnit | Rotationsvinkel | Noter |
| Hydraulisk manipulator | Hør0540 | 500 kg | Hovedakslen af hytten er oprindeligt parallel med jorden (tilpasset efter kundens krav) | af 1100mm | Kolonnen er 4000 mm væk fra den lille roterende akse. | Den primære enhed drejer 345° Løftemaskine drejer 360° | Inkluderer1setofPLCsystem |
1) Hældning manipulator løfte mekanisme er fjernstyret og kan rotere 360° frit.
2) Casting manipulator maskine vedtager princippet om en fire-bar koblingsmekanisme. Hver mekanisk arm kan operere og stoppe i enhver vinkel for at opnå en afbalanceret stationær tilstand. Dette reducerer betydeligt vanskeligheden for operatører under hældningsprocessen, især når de beskæftiger sig med stiger og smeltet jern. Det har til formål at reducere fysisk belastning og forbedre hældningshastigheden og effektiviteten.
3) Ingen grænse switch er påkrævet. Grænsen opnås ved oliecylinders eget slag. Hævelsen af armen drives af op- og nedbevægelsen af pistonstangen, og en buffer enhed er oprettet, hvilket resulterer i små påvirkninger og stabil drift.
4) Sikkerhedsanordninger er installeret i det hydrauliske system.De har en sikkerhedsbeskyttelsesfunktion i tilfælde af overbelastning og andre situationer, der forhindrer forekomsten af let beskadigede komponenter og ulykker.
5) PLC-systemet kan styre åbningstiden for pumpen og ventilen samt justeringen af flowudgangen.
1) Alle dimensioner i denne tegning måles i millimeter.
2) Grundbundens kompressionsstyrke må ikke være mindre end i tons pr. kvadratmeter
3) Den specifikke placering af det elektriske skab og de rørledninger, der er forbundet med det, skal henvise til den samlede strømledningslayout-tegning.
4) Trådledningen (3-fase 5-trådsystem) har et tværsnitligt område på 4 kvadratmillimeter, med en spænding på 380V + 220V og 2,5 meter eksponeret.
